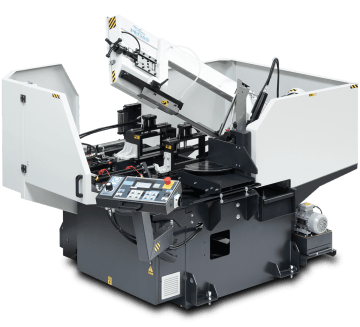

Pásová pila 300x320 A-CNC-R
Vysoce produktivní automatická, hydraulicky ovládaná pásová pila s vícenásobným podáváním materiálu.
Pila je určena pro dělení materiálu v kolmých i úhlových řezech. Nastavení úhlových řezů (vytočení ramene) manuálně:
- plynule od 0° do +45° vpravo v automatickém cyklu
- plynule od 0° do +60° vpravo v poloautomatickém cyklu
Nalézá uplatnění v sériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí, neželezných a lehkých kovů a to jak profilů tak plných polotovarů.
Cena 418 000 Kč
Řídící systém:
- Stroj je vybaven programovatelným PLC MITSUBISHI FX5U.
- Pohon pilového pásu a pohyb podavače jsou kompletně řízeny frekvenčními měniči MITSUBUSHI.
- Barevný dotykový displej HMI MITSUBISHI GT 2104 umožňuje snadnou komunikaci s obsluhou stroje. Znázorňuje pracovní stavy jako je rychlost pásu, řezný posuv a stavy jednotlivých pracovních pohybů a informace o řezných programech.
- Délka i počet kusů je zadáván z ovládacího panelu. Stroj si sám volí počet podání a provádí potřebné výpočty. Systém umožňuje zadat 20 programů. V každém jednotlivém programu je možné zadat až 15 položek (délka + počet kusů).
- Způsob podání materiálu: NORMAL nebo INCREMENTAL.
- Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní funkcí PEGAS BRP (při překročení zatížení motoru pro pohon pilového pásu se automaticky zastaví řezný posuv).
- Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje rychloposuvem do řezu, dokud nedojde zásahem DPP k automatickému přepnutí na nastavený pracovní přítlak. Po uříznutí materiálu se rameno vrací do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici. Hlavní svěrák upne materiál a celý cyklus se opakuje. Obsluha pouze zakládá polotovar a odebírá nařezaný materiál. Během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene.
Konstrukce:
- Pila je konstrukčně řešena tak, aby odpovídala standartnímu namáhání ve výrobních podmínkách.
- Rameno je robustní svařenec a je navrženo tak, aby byla zajištěna potřebná tuhost a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
- Rameno se otáčí pomocí hřídele uloženého v předepnutých kuželíkových ložiscích.
- Hnací i napínací kladka jsou odlitky.
- Horní pracovní poloha ramene ovládána automatickým dorazem pracovní polohy (DPP).
- Dolní pracovní poloha ramene ovládána mikrospínačem. Po dosažení dolní koncové polohy se rameno zastaví v poloze nastavené řídícím systémem.
- Svěrák je robustní svařenec. Čelisti zajišťují bezpečné upnutí materiálu.
- Hydraulicky ovládaná upínací čelist svěráku je uložena na lineárním vedení.
- Pohyb čelisti svěráku v celém rozsahu pomocí dlouhozdvihového hydraulického válce.
- Velmi tuhý podavač se pohybuje po dvou broušených tyčích pomocí teflonových pouzder.
- Pohyb podavače zajišťuje kuličkový šroub poháněný elektromotorem s enkoderem a frekvenčním měničem. Převod mezi kuličkovým šroubem a elektromotorem je řešen pomocí ozubeného řemene (matice kuličkového šroubu je na podavači).
- Pozice podavače je snímána pomocí rotačního enkoderu. Pro precizní polohování dojíždí podavač do cílových poloh mikroposuvem.
- Akcelerační a decelerační rampu realizuje frekvenční měnič.
- Uložení podávacího svěráku v podavači je plovoucí, což znamená, že se podávací svěrák volně pohybuje o několik mm ve směru kolmém na směr podávání. Pevná čelist podávacího svěráku tak kopíruje případnou křivost podávaného materiálu a je eliminováno opotřebení mechanických součástí podavače.
- Podavač posunuje řezaný materiál do hlavního svěráku vždy o délku, kterou zadá obsluha do ovládacího panelu. Pro podání materiálu podavačem lze použít funkce ABS a REL. Pro precizní pozicování podavače stroj dojíždí do cílových poloh mikroposuvem.
- Indikace materiálu v podavači: optické čidlo oznamuje, že v podavači je materiál. Pokud materiál není v podavači, signál z čidla se odrazí na sklíčku, které je umístěno na pevné čelisti a vrátí se zpět do čidla. Pila přestane podávat materiál a čeká na vložení další tyče.
- Podávací svěrák je vyroben z litiny. Čelisti zajišťují bezpečné upnutí materiálu.
- Hydraulicky ovládaný svěrák podavače. Čelist svěráku se pohybuje v kluzném vedení v celém rozsahu pomocí dlouhozdvihového hydraulického válce.
- Točna je robustní svařenec. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
- Manuální natáčení pily pro úhlové řezy, pozice točny je fixována pákou s excentrem.
- Úhly natočení ramene jsou zobrazeny na display HMI MITSUBISHI, který je umístěn na ovládacím panelu pily. Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky.
Standardní výbava stroje:
- Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
- Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.
- Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku.
- Nosník vodítka se pohybuje v kluzném vedení.
- Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
- Mechanické napínání pilového pásu.
- Automatická indikace správného napnutí pilového pásu.
- Čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu pasivně poháněný od kladky.
- Pohon pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min. Robustní příruba s uložením hnací hřídele. Tepelná ochrana motoru.
- Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Nádrž na emulzi je samostatná sestava, není pevnou součástí podstavce.
- Robustní podstavec se zásobníkem na třísky. Podstavec je zkonstruován pro manipulaci s pilou paletovacím vozíkem i vysokozdvižným vozíkem.
- Mikrsopínač napnutí pilového pásu a otevření krytu kladek.
- Ovládání 24 V.
- Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání hlavního i podávacího svěráku.
Základní výbava stroje:
- Skluz pro odříznutý materiál.
- Pilový pás.
- Sada nářadí pro běžnou údržbu stroje.
Pracovní cyklus:
Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje rychloposuvem do řezu, dokud nedojde zásahem DPP k automatickému přepnutí na nastavený pracovní přítlak. Po uříznutí materiálu se rameno vrací do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici. Hlavní svěrák upne materiál a celý cyklus se opakuje. Obsluha pouze zakládá polotovar a odebírá nařezaný materiál. Během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene.
