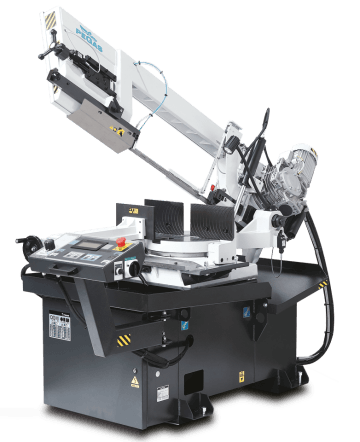

Pásová pila 300x320 SHI-LR

Poloautomatická pásová pila s hydraulickým ovládáním.
Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo a od 0 do -45 stupňů vlevo. Změna úhlu pomocí rychloupínací páky.
Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály profilů i tyčí plného průřezu.

Cena 204 300 Kč

Bc. Monika Kučerová

Tel: +420 736 472 915
E-mail: monika.kucerova@gonda.cz

Garance na provoz strojů 24 měsíců!

Řídící systém:

  • Stroj vybaven řídícím systémem s PLC MITSUBISHI a funkcí automatické bezpečnostní regulace řezného posuvu BRP (rychlost ramene do řezu).
  • Kontrolní panel MITSUBISHI jako standartní vybavení využívá dotykový displej a PLC, které umožňuje poloautomatické řezy a zároveň i komunikaci s obsluhou.
  • Ovládací panel zobrazuje informace o řezném procesu na display:
    • indikace cyklu (řezu),
    • indikace BRP,
    • indikace napnutí pásu,
    • čas řezu,
    • zatížení pohonu pásu v ampérech,
    • rychlost pásu,
    • měření časů řezu,
    • seznam chybových hlášení.
  • Možnosti uživatelského nastavení:
    • automatické zastavení hydraulické jednotky
    • mód pohybu ramene po ukončení řezu
    • mód rychloposuvu ramene
    • mód zpoždění řezného posuvu
    • mód pohybu pásu po ukončení řezu
    • mód pohybu svěráku po ukončení řezu
    • proud regulace BRP
    • diagnostika vstupu a výstupu
  • Funkce STOP - řezání: umožňuje kdykoliv přerušit řez stisknutím tlačítka STOP. Rameno povyjede s běžícím pilovým pásem aniž by došlo k otevření svěráku.
  • Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní funkcí PEGAS BRP (při překročení zatížení motoru pro pohon pilového pásu se automaticky zastaví řezný posuv).
  • Ovládací panel je ergonomicky umístěný na otočné konzole. Sestává se z mechanických tlačítek a digitálního displeje řídícího systému pily. Mechanická tlačítka slouží pro ovládání základních pohybů pily (pohyb ramene, svěráků) a spouštění pracovního cyklu pily. Ovládací panel je vybaven bezpečnostním tlačítkem zastavení pily. Tlačítka pro ovládání pohybů stroje jsou součástí velmi kvalitní klávesnice v provedení antivandal.

Konstrukce:

  • Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách.
  • Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
  • Rameno se otáčí pomocí hřídele uloženého v předepnutých kuželíkových ložiscích.
  • Hnací i napínací kladka jsou odlitky.
  • Horní pracovní poloha ramene ovládána automatickým dorazem pracovní polohy (DPP).
  • Dolní pracovní poloha ramene ovládána mikrospínačem. Po dosažení dolní koncové polohy se rameno automaticky vrátí do zadané horní polohy.
  • Svěrák je vyroben z litiny. Čelisti zajišťují bezpečné upnutí materiálu.
  • Hydraulicky ovládaný krátkozdihový svěrák uložen v seřiditelné rybinové drážce.
  • Pohyb čelisti je manuální pomocí robustního trapézového šroubu. Zrychlené nastavení čelisti je pomocí páky, pružiny a trapézové půlmatice.
  • Těleso svěráku se posouvá vlevo-vpravo podle směru nastavení úhlového řezu, fixace pomocí kličky.
  • Provedení točny z litiny. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
  • Manuální natáčení pily pro úhlové řezy, aretace pomocí kličky. Otočný stůl má vždy po 15 stupních autoaretaci (ulička s pružinou).
  • Obecné úhly nastaveny pomocí noniusu, na přání možno pilu vybavit indikací nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky - úhly zobrazeny na display kontrolního panelu MITSUBISHI.

Standardní výbava:

  • Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
  • Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.
  • Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku.
  • Nosník vodítka se pohybuje v kluzném vedení.
  • Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
  • Mechanické napínání pilového pásu.
  • Automatická indikace správného napnutí pilového pásu.
  • Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu.
  • Pohon pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min. Robustní příruba s uložením hnací hřídele. Tepelná ochrana motoru.
  • Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu.
  • Robustní podstavec se zásobníkem na třísky. Podstavec je zkonstruován pro manipulaci s pilou paletovacím vozíkem i vysokozdvižným vozíkem.
  • Mikrsopínač napnutí pilového pásu a otevření krytu kladek.
  • Ovládání 24 V.
  • Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce poloautomatické pily. Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání svěráku.

Základní výbava stroje:

  • Pilový pás.
  • Sada nářadí pro běžnou údržbu stroje.


Pracovní cyklus:

Obsluha nastaví ručně čelist krátkozdvihového svěráku k materiálu a stiskem tlačítek START odstartuje pracovní cyklus. Po odstartování hydraulický válec svěráku upne materiál. Rameno se pohybuje rychloposuvem do řezu, dokud nedojde zásahem DPP k automatickému přepnutí na nastavený pracovní přítlak. Obsluha během řezu může měnit rychlost pohybu ramene do řezu pomocí škrtícího ventilu a rychlost pásu. V dolní poloze ramene sepne mikrospínač. Pohyb ramene a svěráku se po dokončení řezu chová dle nastaveného uživatelského parametru. Obsluha pouze posouvá materiál.
