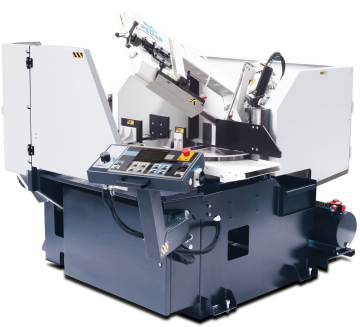

Řídící systém:

• Stroj je vybaven programovatelným automatem-PLC MITSUBISHI FX5U-32M. Pohon pilového pásu je řízen frekvenčním měničem MITSUBUSHI.
• Barevný dotykový displej HMI MITSUBISHI GOT 2000 umožňuje snadnou komunikaci s obsluhou stroje. Znázorňuje pracovní stavy, jako je rychlost pásu, indikaci cyklu, zatížení pohonu pásu, čas řezu a stavy jednotlivých pracovních pohybů a informace o řezných programech.
• Délka i počet kusů je zadáván z ovládacího panelu. Stroj si sám volí počet podání a provádí potřebné výpočty. Systém umožňuje zadat 20 programů. V každém jednotlivém programu je možné zadat až 15 položek (délka + počet kusů).
• Způsob podání materiálu: NORMAL nebo INCREMENTAL.
• Pila umožňuje volbu mezi automatickým a poloautomatickým režimem, kdy jsou veškeré pohyby ovládané nezávisle.
• Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní PEGAS BRP (při překročení výkonu se automaticky zastaví řezný posuv).
• Ovládací panel je umístěn na otočné konzole. Sestává se z mechanických tlačítek a digitálního
• displeje řídícího systému pily. Mechanická tlačítka slouží pro ovládání základních pohybů pily (pohyb ramene,
• svěráků, pohyb podavače) a spouštění pracovního cyklu pily. Ovládací panel je vybaven bezpečnostním tlačítkem pro
• zastavení pily. Tlačítka pro ovládání pohybů stroje jsou součástí velmi kvalitní klávesnice v provedení antivandal.

Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala standartnímu namáhání ve výrobních podmínkách. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů.
• Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
• Rameno uloženo v předepnutých a seřiditelných ložiskách.
• Hnací i napínací kladka jsou odlitky.
• Horní pracovní poloha ramene ovládána automatickým dorazem pracovní polohy (DPP).
• Dolní pracovní poloha ramene ovládána mikrospínačem. Po dosažení dolní koncové polohy se rameno chová podle nastavení v řídícím systému (zůstává v dolní poloze nebo vyjíždí do horní polohy).
• Svěrák je svařenec s ocelovou čelistí. Čelisti zajišťují bezpečné upnutí materiálu.
• Hydraulicky ovládaná dlouhozdvihová čelist svěráku je uložena na lineárním vedení.
• Pohyb čelisti v celém rozsahu pomocí dlouhozdvihového hydraulického válce.
• Velmi tuhý podavač se pohybuje pomocí hydraulického válce po dvou broušených tyčích pomocí teflonových pouzder.
• Uložení podávacího svěráku v podavači je plovoucí, což znamená, že se podávací svěrák volně pohybuje o několik mm ve směru kolmém na směr podávání. Pevná čelist podávacího svěráku tak kopíruje případnou křivost podávaného materiálu a je eliminováno opotřebení mechanických součástí podavače.
• Podavač posunuje řezaný materiál do hlavního svěráku vždy o délku, kterou zadá obsluha do ovládacího panelu. Pozice podavače je snímána pomocí elektromagnetického čidla a odměřovacího magnetického pásku. Pro precizní pozicování podavače stroj dojíždí do cílových poloh mikroposuvem.
• Indikace materiálu v podavači: optické čidlo oznamuje, že v podavači je materiál. Pokud materiál není v podavači, signál z čidla se odrazí na sklíčku, které je umístěno na pevné čelisti a vrátí se zpět do čidla. Pila přestane podávat materiál a čeká na vložení další tyče.
• Podávací svěrák je vyroben z litiny. Čelisti zajišťují bezpečné upnutí materiálu.
• Hydraulicky ovládaný dlouhozdvihový svěrák podavače. Pohyb čelisti v celém rozsahu pomocí dlouhozdvihového hydraulického válce.
• Točna je robustní svařenec. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
• Natáčení ramene pro úhlové řezy a fixace natočení je manuální.
• Úhly natočení ramene jsou zobrazeny na display HMI MITSUBISHI, který je umístěn na ovládacím panelu pily. Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky.
• Standardní výbava:
• Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
• Pila má na straně pohonu vodítko uložené na pevném nosníku s možností nastavení. Na straně napínání je vodítko uloženo na posuvném nosníku.
• Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku.
• Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
• Mechanické napínání pilového pásu.
• Automatická indikace správného napnutí pilového pásu.
• Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu prostřednictvím kladky.
• Pohon kladky pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min. Robustní příruba s uložením hnací hřídele. Tepelná ochrana motoru.
• Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Nádrž na emulzi je samostatná sestava, není pevnou součástí podstavce.
• Robustní podstavec se zásobníkem na třísky. Podstavec je uzpůsoben pro manipulaci s pilou paletovacím vozíkem i vysokozdvižným vozíkem.
• Mikrospínač napnutí pilového pásu a otevření krytu kladek.
• Ovládání 24 V.
• Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání hlavního i podávacího svěráku, posuv podavače.

Základní výbava stroje:

• Skluz pro odříznutý materiál.
• Pilový pás.
• Sada nářadí pro běžnou údržbu stroje.


Pracovní cyklus:

Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje rychloposuvem do řezu, dokud nedojde zásahem DPP k automatickému přepnutí na nastavený pracovní přítlak. Po uříznutí materiálu se rameno vrací do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici. Hlavní svěrák upne materiál, svěrák podavače se uvolní a celý cyklus se opakuje. Obsluha pouze zakládá polotovar a odebírá nařezaný materiál. Během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene.
