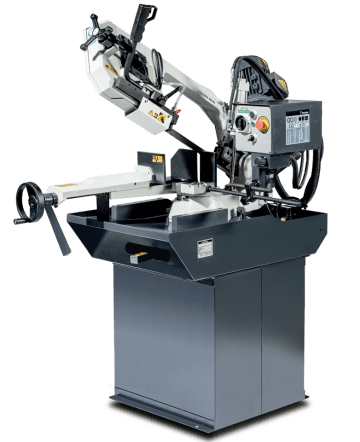

Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů. Provedení ramene, svěráku i točny z litiny.
• Rameno skloněno o 25°, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách.
• Dolní pracovní poloha ramene ovládána vačkou a mikrospínačem. Po dosažení dolní koncové polohy se rameno automaticky zastaví. Rameno pily zvedá obsluha manuálně.
• Svěrák je vyroben z litiny a čelisti zajišťují bezpečné upnutí materiálu. Manuálně ovládaný svěrák uložen v seřiditelné rybinové drážce, vybaven rychloupínáním.
• Vedení pásu v karbidových deskách. Automatická regulace napětí pilového pásu. Manuální napínání pilového pásu
• Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti. Tepelná ochrana motoru.
• Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu.
• Podstavec se zásobníkem na třísky
• Ovládání 24 V

Základní výbava stroje:

• Stavitelný doraz.
• Pilový pás.
• Sada nářadí pro běžnou údržbu stroje.


Pracovní cyklus:

Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, pozice ramene je definována hydraulickým válcem. Rychlost řezného posuvu je regulovaná přepouštěcím ventilem umístěném na hydraulickém válci. Po dokončení řezu v dolní poloze se pohyb pilového pásu automaticky vypne. Zdvihnutí ramene provádí obsluha manuálně. Manuální upnutí a uvolnění materiálu. Obsluha manuálně zakládá, posouvá a odebírá materiál.
