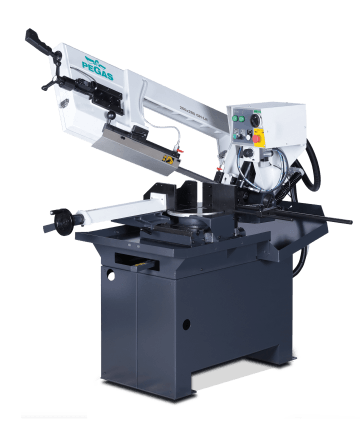

Gravitační pásová pila 260x280 GH-LR

Pracovní pohyb ramene zajištěn vlastní hmotností ramene, rychlost regulována hydraulickým válcem.
Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od    0 do +60 stupňů vpravo a od 0 do - 45 stupňů vlevo.
Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály profilů i tyčí plného průřezu.


Cena 92 150 Kč

Bc. Monika Kučerová

Tel: +420 736 472 915
E-mail: monika.kucerova@gonda.cz

Garance na provoz strojů 24 měsíců!


  • Pila je konstrukčně řešena tak, aby odpovídala standartnímu namáhání ve výrobních podmínkách. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů.
  • Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
  • Dolní pracovní poloha ramene ovládána vačkou a mikrospínačem. Po dosažení dolní koncové polohy se rameno automaticky zastaví. Rameno pily zvedá obsluha manuálně.
  • Svěrák je vyroben z litiny. Čelisti zajišťují bezpečné upnutí materiálu.
  • Manuálně ovládaný svěrák uložen v seřiditelné rybinové drážce.
  • Pohyb čelisti je manuální pomocí kolečka, trapézového šroubu.
  • Těleso svěráku se posouvá vlevo-vpravo podle směru nastavení úhlového řezu, fixace pomocí kličky.
  • Provedení točny z litiny. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
  • Manuální natáčení pily pro úhlové řezy, aretace pomocí rychloupínací páky.
  • Obecné úhly nastaveny pomocí noniusu.

Standardní výbava:

  • Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
  • Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.
  • Nosník posuvného vodítka pásu manuálně nastavitelný v celém pracovním rozsahu, manuální fixace nosníku.
  • Nosník vodítka se pohybuje v seřiditelné rybinové drážce.
  • Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
  • Mechanické napínání pilového pásu.
  • Automatická indikace správného napnutí pilového pásu.
  • Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu.
  • Pohon pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti. Tepelná ochrana motoru.
  • Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu.
  • Podstavec se zásobníkem na třísky.
  • Mikrsopínač napnutí pilového pásu a otevření krytu kladek.
  • Ovládání 24 V.

Základní výbava stroje:

  • Stavitelný doraz.
  • Pilový pás.
  • Sada nářadí pro běžnou údržbu stroje.

Pracovní cyklus:

Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, pozice ramene je definována hydraulickým válcem. Škrtící ventil pro regulaci rychlosti řezného posuvu. Po dokončení řezu v dolní poloze se pohyb pilového pásu automaticky vypne. Zdvihnutí ramene provádí obsluha manuálně. Manuální upnutí a uvolnění materiálu. Obsluha manuálně zakládá, posouvá a odebírá materiál.
